nRF52810 MDBT42Q-PAT Breakout board program 하기

Segger Embedded studio를 Nordic 제품 전용 License에 한하여 상업용으로 무료로 사용 가능합니다.https://www.segger.com/downloads/embedded-studio/

Nordic SDK도 Segger 환경을 많이 지원하는것 같습니다.Nordic SDK에서 UART 예제를 실행하는 과정을 살펴보겠습니다.예제 위치 : ....\example\ble_peripheral\ble_app_uart\pca10040e\s112\ses
위의 폴더에서 파일을 Open합니다.

UART 통신은 기본 설정은 115200에 Flow control이 Enable되어 있습니다.
TX PIN : 6, RX PIN : 8

HWFC를 false로 변경하면 Flow Control이 Disable됩니다.(Board에 Debugger 연결하기 : https://blog.naver.com/cksung71/221367861168 )

MDBT42Q-PAT Breakout board에서 AT Command Firmware를 삭제하면 다시 AT Command Firmware를 이용할 수 없습니다.

Target Board(MDBT42Q-PAT Breakout board)를 최초 연결하면 Error가 발생합니다.

MDBT42Q-PAT Breakout board를 이용하는 경우 AT Command Firmware 보 호 설정 때문에 아래와 같은 Error가 발생합니다.

YES를 선택하면 Firmware를 삭제합니다.

이제 Build하시면 프로그램을 Breakout board에 Download됩니다.

nRF52810 MDBT42Q-PAT Breakout board UART 통신

MDBT42Q-PAT 제품은 Nordic UART Service를 지원합니다.

PC와 UART 연결하면 AT Command를 이용하여 Smart Phone에서 통신이 가능합니다.

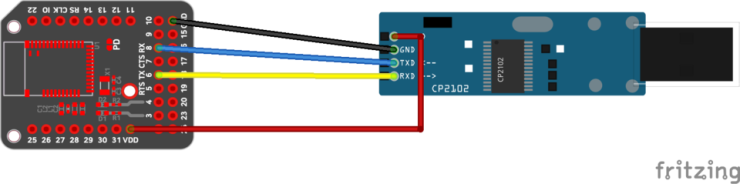

MDBT42Q-PAT Breakout board ---- USB to Serial

UART 설정

• Baud Rate : 9600
• Data Size : 8Bit
• Parity : nono
• Flow Contorl : None

제품 구매 :

https://smartstore.naver.com/wirelessmd/products/3586404454

nRF52-DK 보드로 MDBT42Q Breakout board Program 하기

nRF52 DK 보드를 Debugger로 이용하여 MDBT42Q Breakout board에 Firmware 개발이 가능합니다.Connect는 아래 그림과 같이 연결하시면 됩니다.

nRF52 DK ------- MDBT42Q Breakout board

BLE MODULE MDBT42Q-P512K BREAKOUT BOARD

쉬운 테스트 및 시제품 생산에 적용할 수 있도록 모듈을 BREAKOUT BOARD 형태로 제작하였습니다

PIN NUMBER를 Nordic chip의 PIN Number와 동일하게 제작하여 Nordic SDK를 이용하여 쉽게 개발 가능합니다.

1. Qualified BT5 /BT4.2 low energy solution with integrated PCB antenna
2. Compact size with 10 x 16 x 2.2 mm with 32 GPIO Pin
3. Powerful & efficient 32-bit ARM® Cortex™ M4F CPU with 512kB flash and 64kB RAM
4. Pre-Certifified Module:  FCC/IC/CE/Telec/KC/SRRC/NCC


Quick Specifications
32-bit ARM® Cortex™ M4F CPU
Supply: 1.7V – 3.6V
Memory: 512kB Flash Memory
RAM: 64kB
Tx Power: +4 dBm @ 7.5mA, 0 dBm @ 5.3mA
Rx Sensitivity: -96 dBm @ 5.4mA
SIZE : 27.94 X 34.92Flexible and configurable 32 GPIO (8 analog inputs)
Interfaces: UART / I2C / SPI / PWM / PDM / I2S / NFC
3 x Hardware SPI master ; 3 x Hardware SPI slave‧2 x two-wire master ; 2 x two-wire slave
•  1 x UART (CTS / RTS)
•  PDM for digital microphone
•  I2S for audio
12-bit / 200KSPS ADC
128-bit AES ECB / CCM / AAR co-processor
Low cost external crystal 32MHz ± 40ppm for Bluetooth ; ± 50ppm for ANT Plus
Low power 32MHz crystal and RC oscillators
Operating Temp: -40°C to +85°C

판매처 : https://smartstore.naver.com/wirelessmd/products/3586415084
