BLE Beacon : 2.Cross Platform을 지원하는 Beacon APP 제작 및 연동 Test

<원문 : http://cafe.naver.com/wirelessdev/434>

2. Cross Platform을 지원하는 Beacon APP 제작 및 연동 Test

HTML 5와 JavaScript를 이용하여 쉽고 빠르게 IoT Application을 제작할 수 있는 Evothings Studio를 이용하여 Android와 iPhone용 APP을 제작한다.

동일한 Source를 이용하여 iPhone과 Android에서 동시에 사용 가능하다.

준비물 :

• Evothings Studio 설치 : https://evothings.com/download/
  (Evothings Studio 1.2.0을 설치한다)
• Evothigs Client 설치

Android client, version 1.1.2	iOS client, version 1.1.3
https://play.google.com/store/apps/details?id=com.evothings.evothingsclient	https://itunes.apple.com/nz/app/evothings-client/id848974292?mt=8

iBEACON APP 실행하기.

• 동일한 Access Point에 PC와 Smart Phone을 접속한다(동일한 Network에 접속하기 위함.)
• Evothings Studio를 실행한다.
  EvothingsWorkbench.exe 파일을 실행한다.
• Evothings Client를 실행한다.

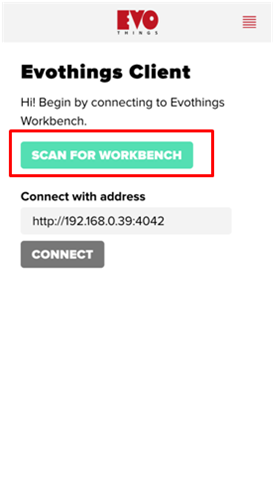

  SCAN FOR WORKBENCH를 Click하여 동일 Network의 Workbench를 검색

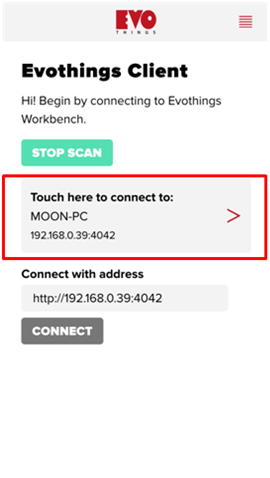

  검색된 Workbench를 선택하여 연결

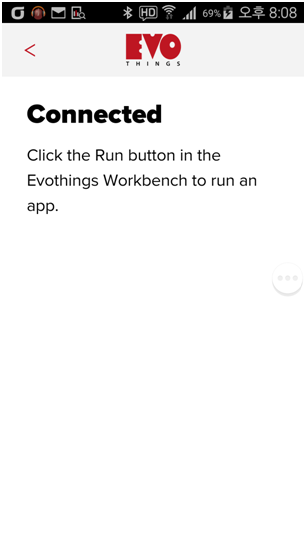

  iBeacon App 실행 대기 상태

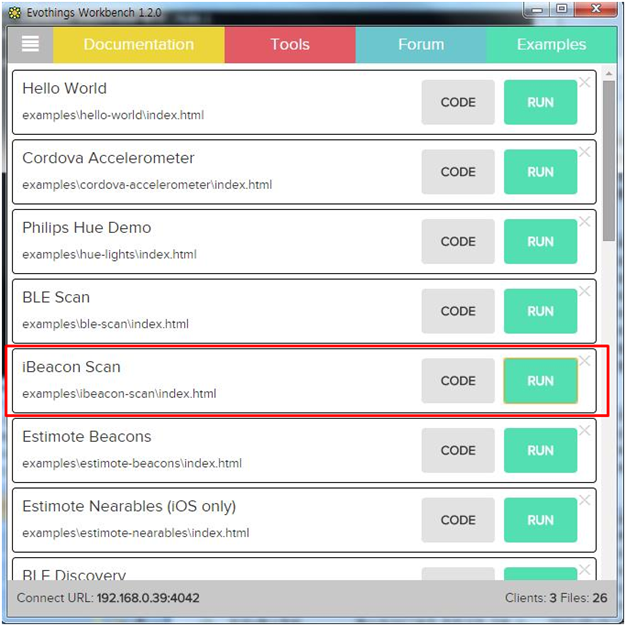

• Workbench에서 실행할 APP을 선택하여 실행한다.

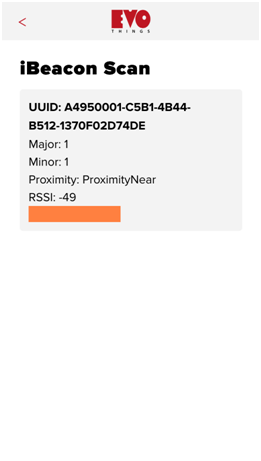

• Evothings Client 실행 화면


iBeacon APP을 실행하여 검색되는 부분을 확인하였습니다.

다음은 APP 과 Beacon의 통신 Packet을 Sniffer로 분석하는 부분을 설명합니다.

BLE Beacon 제작 및 스마트폰 앱 연동하기. - 1

<원문 : http://cafe.naver.com/wirelessdev/433>

• BLE iBeacon을 제작 및 APP 연동 관련 TEST를 진행하며 정리한 내용 올립니다


  아직 학습하는 과정으로 정보의 오류가 있을 수 있습니다.

  오류 부분은 지적해 주시기 바랍니다.




  정리한 내용은 4개 과정으로 나누어 정리했습니다.

  1. Beacon 개요 및 Arduino Beacon 제작

  2. Cross Platform을 지원하는 Beacon APP 제작 및 연동 Test

  3. Beacon Packet 분석을 통한 iBeacon 이해

  4. Beacon의 설정에 따라 동작하는 Beacon APP 제작




  1. Beacon 개요 및 Arduino Beacon 제작

  • iBeacon 이란 ?.
    • 비콘은 주기적으로 신호를 발생시키는 장치를 의미
    • iBeacon은 애플에서 정의한 것으로 Find me profile과 Proximity Profile을 이용한다
    • UUID, Major, Minor ID를 Beacon 식별 정보로 활용
    • 등대와 같이 단 방향으로 식별 정보를 전송하는 용도로 이용하며, Advertising mode 만을 사용
    • 예) UUID – 도시 , Major ID – 상가, Minor ID – 상품

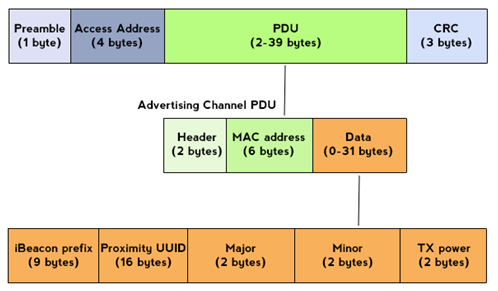

    • iBeacon Packet format



  • Beacon 제작하기.
    • 준비 물

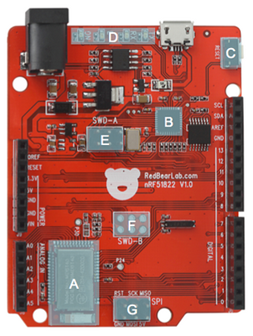

      - RBL nRF51822, iPhone, Android Phone

    • Arduino 소스 분석
      #include <BLE_API.h>






             BLEDevice ble;        // BLE radio driver

  const static uint8_t beaconPayload[] = {

  0x4C, 0x00, // Company identifier code (0x004C == Apple)

  0x02, // ID

  0x15, // length of the remaining payload

  0xA4, 0x95, 0x00, 0x01, 0xC5, 0xB1, 0x4B, 0x44, // location UUID

  0xB5, 0x12, 0x13, 0x70, 0xF0, 0x2D, 0x74, 0xDE,

           0x00, 0x01, // the major value to differentiate a location

  0x00, 0x01, // the minor value to differentiate a location

  0xC8 // 2의 보수 : Tx power (-56dB)

  };




  void setup()

  {

  uint32_t err_code = 0;

  uint8_t val = 0;




  //Close peripheral power – 저전력 Mode로 변경

  NRF_POWER->DCDCEN = 0x00000001;

  NRF_TIMER1->POWER = 0;

  NRF_TIMER2->POWER = 0;

  NRF_WDT->POWER = 0;

  NRF_TEMP->POWER = 0;

  NRF_UART0->POWER = 0;




  pinMode(LED, OUTPUT);

  digitalWrite(LED, HIGH);




  err_code = ble.init();




  ble.accumulateAdvertisingPayload(GapAdvertisingData::BREDR_NOT_SUPPORTED);

  ble.accumulateAdvertisingPayload(GapAdvertisingData::MANUFACTURER_SPECIFIC_DATA, beaconPayload, sizeof(beaconPayload));

  ble.setAdvertisingType(GapAdvertisingParams::ADV_NON_CONNECTABLE_UNDIRECTED);

  ble.setAdvertisingInterval(160); /* 100ms; in multiples of 0.625ms. */

  ble.startAdvertising();

  }




  void loop()

  {

  ble.waitForEvent();

  }




  위의 Code를 RBL nRF51822에 Load하면 Beacon 제작 마무리된다.

  다음 내용은 iBeacon APP을 제작하여 통신하는 부분에 대해 설명합니다.
